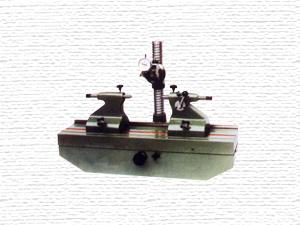

齒輪跳動檢查儀
齒輪跳動檢查儀可對具有中心孔的帶軸內外嚙合圓柱齒輪、圓錐齒輪、蝸輪和蝸桿的齒圈徑向跳動和端面跳動進行測定（如果被測齒不帶軸，用戶可自制具有中心孔的芯軸）。齒輪跳動檢查儀也可對其有中心孔的圓柱和圓錐的徑向跳動和端面跳動進行測定。
產地：河北省>泊頭市
供應商：河北精工機床制造有限公司
電話：13932735398 座機：0317-4580234
齒輪跳動檢查儀詳細內容
|
齒輪跳動檢查儀技術資料
|
|
|
齒輪跳動檢查儀所屬類別：
|
偏擺儀系列
|
|
產品名稱：
|
齒輪跳動檢查儀（詳情）
|
|
齒輪跳動檢查儀簡介：
|
齒輪跳動檢查儀技術參數： 1、被測齒輪模數范圍：1～6mm。2、被測工件大直徑：300m。3、兩頂針間大距離：418mm。4、測量支架轉動范圍：＋90。5、指示表分度值：0.001mm。 6、齒圈的徑向跳動△Fr為測頭相對于齒輪軸線的大變動量。為此，齒圈徑向跳動的檢查是用具有原始齒條齒形的測量頭進行，檢查時，依次插入齒輪的齒間內，在齒輪轉一圈范圍內，測頭相對于齒輪軸線的大變動量即為△Fr。 |
|
齒輪跳動檢查儀尺寸：
|
齒輪跳動檢查儀被測齒輪模數0.3-2；1-6mm,大直徑300mm。
|
|
|
齒輪跳動檢查儀

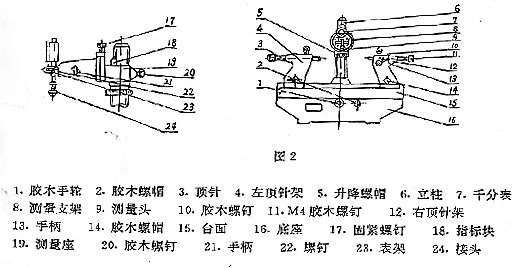

主要結構圖2所示
安置在齒輪跳動檢查儀底座16上的臺面15，用膠木手輪1通過齒條傳動機構作縱向移動，并借助膠木螺母2固定之。在臺面上的左右頂針架4、12可沿臺面上基面作縱向移動，并可用膠木螺帽14固定。頂針3松開膠木螺釘10后可在頂針架孔內移動。在右頂針架12上還可用膠木螺釘11緊固頂針3后借助于手柄13作彈簧頂針用。轉動升降螺母5，可使測量座19連同測量支架8和千分表7沿立柱6上下移動。使測頭與被測表面接觸或離開。并用膠木螺釘20使之固定在適當?shù)牟课?。松開固緊螺釘17、測量支架8，可相對于測量座在垂直平面內做±90°的轉動。表架23可利用手柄21抬起或放下。
安置在齒輪跳動檢查儀底座16上的臺面15，用膠木手輪1通過齒條傳動機構作縱向移動，并借助膠木螺母2固定之。在臺面上的左右頂針架4、12可沿臺面上基面作縱向移動，并可用膠木螺帽14固定。頂針3松開膠木螺釘10后可在頂針架孔內移動。在右頂針架12上還可用膠木螺釘11緊固頂針3后借助于手柄13作彈簧頂針用。轉動升降螺母5，可使測量座19連同測量支架8和千分表7沿立柱6上下移動。使測頭與被測表面接觸或離開。并用膠木螺釘20使之固定在適當?shù)牟课?。松開固緊螺釘17、測量支架8，可相對于測量座在垂直平面內做±90°的轉動。表架23可利用手柄21抬起或放下。
